دستگاه سطح سنج

سطح سنج های نوری از یک فرستنده و گیرنده نوری ساخته شده اند و براساس بازتابش نور از سطح اجسام و یا عبور نور از درون سیال عمل می کنند. سطح سنج های نوری انواع مختلفی دارند، نوع اول سنسورهایی هستند که گیرنده و فرستنده آنها در مقابل یکدیگر نصب می شوند،نوری که از فرستنده ساطع می شود تا زمانیکه به مانعی برخورد ننماید(مانند سطح مایع درون مخزن) درمسیر مستقیم حرکت کرده و به گیرنده میرسد. زمانی که سطح سیال بالا می آید و مابین گیرنده و فرستنده قرار می گیرد، پرتوهای نور در اثر وقوع پدیده شکست منحرف شده و به گیرنده نمی رسند،دراین زمان خروجی سطح سنج فعال شده و وجود سیال در ارتفاع مشخص را گزارش می نماید. در نوع دیگری از این سنسورها گیرنده و فرستنده در بالای مخزن و در کنار یکدیگر نصب می شوند.نوری که از فرستنده ساطع می شود، سنسور با اندازه گیری زمان رفت و برگشت نور، سطح سیال درون مخزن را اندازه گیری می کند.چنانچه ارتفاع سیال درون مخزن افزایش یابد زمان رفت و برگشت نور کاهش خواهد یافت.اندازه گیری نقطه ای سطح در صنعت بسیار کاربرد دارد، جهت اندازه گیری حد بالای مخازن، حد پایین مخازن و یا مشخص کردن نقطه های بیشتری در مخازن مایعات شفاف همچون آب استفاده از لول سوئیچ نوری به کار گرفته میشود. این سنسورها گیرنده و فرستنده در بالای مخزن و در کنار یکدیگر نصب می شوند. نوری که از فرستنده ساطع می شود، سنسور با اندازه گیری زمان رفت و برگشت نور، سطح سیال درون مخزن را اندازه گیری می کند.چنانچه ارتفاع سیال درون مخزن افزایش یابد زمان رفت و برگشت نور کاهش خواهد یافت.اگر این محصول را پسندیدین میتوانید از محصول دیگرمان سطح سنج شناوری یا فلوتری نیز دیدن کنیدقیمت ، مشخصات و خرید سطح سنج های نوری Beam Breaker Switches و مشاهده 126 مدل دیگر سطح سنج

یکی از انواع روش های اندازه گیری سطح مایعات، سطح سنج راداری (Radar) است. روش اندازه گیری ارتفاع راداری تقریبا گران ترین روش اندازه گیری سطح است. ارتفاع سنج راداری مانند اندازه گیری سطح آلتراسونیک، براساس مدت زمان رفت و برگشت موج عمل می‌کند. لول متر راداری یکی دیگر از انواع روش های سطح سنجی مایعات می باشد. به دلیل بکارگیری تکنولوژی خاص طراحی آن، در مکانهای دارای دما و فشار بالا مورد استفاه قرار میگیرد. بطوریکه روشهای دیگر اندازه گیری را نمیتوان بکار برد.دستگاه ارتفاع سنج با ارسال و دریافت امواج رادار با (فرکانس GHz 26) پریودهای زمانی کوتاه و متداوم، ارتفاع مخازن دارای سیال های مایع وجامد را اندازه گیری می نماید. این ابزار قابلیت اندازه گیری ارتفاع تا ۱۰۰ متر با دقت بالا را دارد و هم چنین قابلیت کارکرد تا دمای `c400 با فشار bar 160 می باشد.لول متر راداری یک ارتفاع سنج غیر تماسی است، این لول متر بواسطه ارسال و دریافت امواج الکترومغناطیسی به سطح سیال در فرکانس های بالای ۱۰ گیگا هرتز و محاسبه اختلاف فرکانس امواج ارسالی و دریافتی ارتفاع سیال را اندازه گیری می کند. ارتفاع سنج راداری در بالاترین ارتفاع مخزن نصب می‌گردد و آنتن آن، امواج الکترومغناطیسی را ارسال می‌کند. همانگونه که ذکر گردید این روش اندازه گیری سطح  یک روش غیر تماسی است. چگالی  هدایت الکتریکی ماده موجود در مخزن، گرد و غبار و نویز هیچگونه تأثیری روی کیفیت اندازه‌گیری و عملکرد ارتفاع سنج راداری ندارد.اندازه گیری سطح به روش غیر تماسی با لول ترانسمیتر یا سطح سنج راداری به دلیل استقلال از پارامترهای دما، فشار، چگالی، هدایت، بخار یا گرد و غبار از روشهای دقیق و موثر برای اندازه گیری سطح مخازن مواد پودری و مایع متلاطم ، سطوح دارای فوم یا کف و مواد دارای غبار و جامداتی نظیر مخازن آهک یا سیمان با دقت در حد میلیمتر میباشد . سطح متر و در شرایط ۷۰ سنجهای راداری در مدلها و مکانیزمهای مختلف ارائه میگردند . از لول ترانسمیتر های راداری تا ارتفاع با دما و فشار بالا برای انواع مایعات و جامداتی نظیر اسیدها و بازها، حلال های آلی، الکل، نفت و فراورده های نفتی، گازهای مایع و گرانول های پلیمری، آهک،سیمان، دانه ها،غلات،شکر،مواد معدنی،پودرهای فلزی،کربن،ذغال سنگ و میتوان استفاده کرد . در شکل زیر میتوان انواع سطح سنج راداری که معمولا با آنتن های بوقی شکل و مدل میله ای هستند میبینید . این لول مترهای تغییرات سطح را به صورت سیگنال پیوسته الکتریکی ارسال میکنند که برای مانیتورینگ مخزن ارسال میشود.قیمت ، مشخصات و خرید سطح سنج راداری Radar Level Meter و مشاهده 126 مدل دیگر سطح سنج

لول سوئیچ دیافراگمی را می توان هم برای مواد پودری و هم برای مایعات مورد استفاده قرار داد ولی برای مواد پودری و جامدات کاربرد بیشتری دارد.این سطح سنج دیافراگمی ها یا کنترلرهای سطح به صورت مکانیکی بدون نیاز به تغذیه از طریق فشاری که بر ممبران یا غشاء نازک دیافراگم مانند آنها وارد می شود و انتقال این فشار به یک میکرو سوئیچ خروجی مناسب جهت مانیتورینگوضع راحتی کاربرد و شرایط خاص عملکردی نظیر دماهای بالا و یا محیط های انفجاری و همچنین نیاز نداشتن این سنسور به تغذیه از مزایای این کنترلر های سطح می باشد.ول سوئیچ دیافراگمی تجهیزی بسیار مناسب جهت نصب در دیواره مخازن مواد پودری و دانه بندی شده مانند : آرد - گچ- آهک - سیمان - شن و ماسه و ....در دونوع دیافراگم : لاستیکی و استیلبودن نیاز به قطعات الکترونیکیبا دونوع تحریک : میکروسوئیچ و پراکسی سوئیچ ( سنسورهای القایی)مناسب جهت مصارف صنعتی قیمت ، مشخصات و خرید سطح سنج دیافراگمی Diaphragm Level Meter و مشاهده 126 مدل دیگر سطح سنجاگر این محصول را پسندیدین میتوانید از محصول دیگرمان سطح سنج مقاومتی نیز دیدن کنید

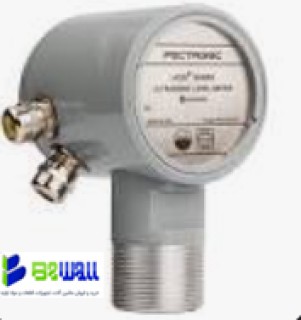

سطح سنج آلتراسونیک یک دستگاه اندازه‌گیری است که برای اندازه‌گیری سطح مایعات، مواد جامد و یا سطح مواد متحرک استفاده می‌شود. این دستگاه با استفاده از اصل فرستادن موج‌های آلتراسونیک و دریافت بازتاب آن‌ها  از سطح مورد نظر، قادر به تعیین ارتفاع یا ضخامت سطح است.سطح سنج های آلتراسونیک سری UCS3، فرستنده و گیرنده های مافوق صوت هستند که با ارسال امواج صوتی به سطح مواد و دریافت آن ها، اطلاعات مربوط به الگوی سطح را به ترانسمیتر خود مخابره می کنند.  این داده ها به همراه اطلاعات لحظه ای دمای محیط که حسگر آن در بدنه سنسور تعبیه شده، در ترانسمیتر پردازش شده و نتیجه آن، فاصله اندازه‌گیری شده می‌باشد.کاربرد  سطح سنج آلتراسونیک سری UCS3اندازه گیری پیوسته سطح و حجم سیال داخل انواع مخازنمناسب از لحاظ بهداشتی برایسیلوهای حاوی مواد غذاییقابل استفاده برای محیط های معمولی و محیط های با بخارات اسیدیقابل استفاده برای سیالات دارای تللاطم و مخازن دارای همزنویژگی های فنی دستگاه سطح سنج آلتراسونیک سری UCS3: رنج اندازه گیری: 20 سانتی متر تا 15 متر دقت اندازه گیری: 3 میلی متر یا 0.1 درصد فاصله اندازه گیری محدوده دمایی کارکرد: -20 تا 90 درجه سانتیگراد حفاظت نفوذی: IP67 پرت های خروجی: 4 تا 20 میلی آمپر و خروجی ماژول تنظیم و نمایشگر  جنس بدنه: آلومینیوم، استیل و پلی آمیدقابلیت تنظیم زمان نمونه برداری و قدرت فرستندگیدارای نرم افزار جهت تنظیم و مانیتورینگ اکوهای سنسورقیمت ، مشخصات و خرید سطح سنج آلتراسونیک سری UCS3 و مشاهده 126 مدل دیگر سطح سنج

سطح سنج های آلتراسونیک سری UCS3، فرستنده و گیرنده های مافوق صوت هستند که با ارسال امواج صوتی به سطح مواد و دریافت آن ها، اطلاعات مربوط به الگوی سطح را به ترانسمیتر خود مخابره می کنند.

سطح سنج شفت انکودر به همراه دیتالاگر جهت اندازه گیری پیوسته سطح آب به کار می رود. نصب آسان ، دقت بالا، و امکان اتصال به انواع لمینگراف از مزایای این دستگاه می باشـد.دیتالاگر سطح سنج شفت انکودر امکـان ارســال اطلاعـات سطـح آب به صـورت آنلاین و اتصال به پنـل خورشیدی و باتری را دارد.محل های قابل استفاده: رودخانه ها سد ها ،کانال ها ‚ دریاچهصحت اندازه گیری:متناسب با نوع شناور از 2 میلی متر تا 8 میلی متررزولوشن اندازه گیری:0.048 میلی متردقت تشخیص تغییر درجه :0.087 درجهبازه اندازه گیری:پیوستهنمایش اطلاعات:دارای LCD گرافیکی 64*128 برای نمایش لحظه ایی سطح آبکارت حافظه:8GB حافظه داخلیواسط سخت افزاری پورت:RS232ارسال اطلاعات:GPRS/SMSجریان مصرفی:100میلی آمپر در حالت نرمالواحد اندازه گیری سطح آب:میلی متر,سانتی متر,مترمحیط فولی:200میلی مترابعاد سنسور:80*80*60ابعاد دیتالاگر:190*120*55قیمت ، مشخصات و خرید  سطح سنج شفت انکودر و مشاهده 126 مدل دیگر سطح سنج

سنسور سطح سنج درون چاهی با دیتالاگر برای اندازه گیری سطح آب در آب های زیرزمینی راه حل مناسبی است.اندازه گیری سطح آب زیرزمینی یا عمق آب در جهت شناسایی روندهای طولانی مدت از جمله کاهش سطح آب ، تغییرات فصلی ، شارژ آبخوان و غیره بسیار مهم است.  مشخصات سنسور سطح سنج درون چاهی:دقت اندازه گیری:0.2%FSوضوح اندازه گیری:1mmتکنولوژی اندازه گیری:فشار سنجبازه اندازه گیری:تا 200mکارت حافظه:8 گیگ حافظه ی داخلیرابط سخت افزاری:RS232ارسال اطلاعات:GPRS/SMSمصرف فعلی:حداکثر 10ua در حالت sleep و 300ma در حالت ارسالتوان:باتری لیتیوم یون قابل شارژ 4.2 ولت داخلیجنس:استیل/آلومینیوم ضد زنگقیمت ، مشخصات و خرید سنسور سطح سنج درون چاهی و مشاهده 126 مدل دیگر سطح سنج

کشور سازنده :ایرانمنبع توان سطح سنج آنلاین:باتری بلندمدتسنسور :هیدروستاتیکنحوه نمایش :LCD و نمایش آنلاینسطح سنج آنلاین فشارسنج آنلاین قیمت ، مشخصات و خرید و مشاهده 126 مدل دیگر سطح سنج

سنسور سطح سنج برای اندازه گیری عمق آب رودخانه ها و سدها استفاده می شود. انکودر بسیار دقیقی که در سنسور وجود دارد، بازدهی سنسور را بسیار افزایش می دهد. این سنسور سطح سنج را می توان در ایستگاه های هیدرومتری منابع آب استفاده نمود.سطح سنج یا سنسور تشخیص سطح دستگاهی است برای اندازه گیری موجودی و مقدار مواد درون یک سیلو، تانکر، مخزن و حوضچه یا سد. که ممکن است آن ماده از نوع جامد یا مایع باشد.انواع سنسور سطح سنجسنسورهای سطح را می توان به دو نوع تقسیم کرد.1-اندازه گیری سطح نقطه ای2- اندازه گیری سطح پیوستهسنسورهای سطح پیوسته سطح را در یک محدوده مشخص اندازه گیری می کنند و مقدار دقیق ماده را در یک مکان خاص تعیین می کنند ، در حالی که سنسورهای سطح نقطه فقط نشان می دهند ماده بالاتر یا پایین تر از ماده حسگر است. به طور کلی دومی سطوح بیش از حد زیاد یا کم را تشخیص می دهد.قیمت ، مشخصات و خرید سنسور سطح سنج و مشاهده 126 مدل دیگر سطح سنج

سری ULM84 شرکت FAHM یک فرستنده سطح اولتراسونیک نصب شده ثابت با هوا ثابت است و برای اندازه گیری غیر تهاجمی استفاده می شود.سطح سنج اولتراسونیک سری ULM-83روش اندازه‌گیری سطح مبتنی بر ریزپردازنده، کاربر پسند و قابل برنامه‌ریزی میدانی ما اجازه نمی‌دهد در سطح فرآیند وقفه ایجاد شود و هزینه‌های نصب پایینی دارد.امکانات :راه اندازی و عملیات سادهنصب و پیکربندی سریع و سادهخروجی 4-20 میلی آمپری لوپ با سیگنال HARTهزینه نصب و راه اندازی کماندازه گیری سطح بدون تماسسنسور انحصاری برای فرستنده سطحزمان پاسخگویی کمتر از 2 ثانیهمشخصاتاصل اندازه گیریدمای فرآینداندازه گیری سطح اولتراسونیک-20~85 oC (استاندارد)، -40~100 oC (اختیاری)محدوده اندازه گیریفشار فرآیند0-5 متر، 0-10 متر، 0-15 متر، 20 متر-0.8 تا 2.0 بارگروه مردهمنبع تغذیهبرای محدوده های بالاتر به ترتیب 35، 50، 60 و 80 سانتی متر14-36 VDCنمایش دادنمصرف برقLCD 4 خطی با نمودار نواری (نور)کمتر از 1 واتوضوحخروجی1 میلی متر4-20 میلی آمپر (استاندارد)، 4-20 میلی آمپر با سیگنال دیجیتال بر اساس پروتکل HART (اختیاری)دقت+/-0.25٪ از مقیاس کاملبارتکرارپذیریRohm= (VDC-14) * 50 Ω+/-0.1٪ از Readingهشدار (خروجی ترانزیستور قابل برنامه ریزی)مواد سر سنسوربالا- زیاد، زیاد، کم، کم-کمپلی اورتان، ETFE، PTFEجبران درجە حرارتمسکنتعبیه شده برای جبران بیش از حد دماپلاستیک، آلومینیوم دایکاست، ضد انفجار (IP 67)ذخیره سازی داده هازمان به روز رسانیپارامترهای عملیات و پیکربندی< 2 ثانیهنصب و راه اندازیدمای محیطG1.5 اینچ برای برد 5 متر، G2 اینچ برای محدوده های دیگر (استاندارد)، فلنج و براکت (اختیاری)-20 تا 85 درجه سانتیگرادرطوبت نسبیابعاد0-100٪ RH157 میلی‌متر (W) * 282 میلی‌متر (بالا) * 126.5 میلی‌متر (D)فرکانس سنسور50، 40 و 25 کیلوهرتزفاصله خالی0.35-0.8 مترزاویه پرتوساعت 11جریان راه اندازی3.6 میلی آمپرمشاهده 126 مدل مشابه دیگر سطح سنج

سطح سنج راداری هدایت شده از نوع تماسی می باشد و دارای پراب جهت هدایت امواج رادیویی می باشد در این سطح سنج راداری هدایت شده فقط در راستای پراب هدایت کننده، پایین می‌آیند. سطح سنج راداری هدایت شده در فرآیندهایی که دی‌الکتریک ماده، نسبتاً پایین باشد کاربرد دارند این سطح سنج ها هنگامی که مخازن پر هستند نیز دچار اختلال نمی شوند. در سطح سنج راداری هدایت شده، پس از اینکه موج رادیویی به سطح ماده برخورد می‌کند، بخشی از آن به سطح سنج بازتابیده می‌شود. قیمت ، مشخصات و خرید سطح سنج راداری هدایت شده و مشاهده 126 مدل دیگرسطح سنج

در لول سوئیچ های شناوری  تغییر سطح مایع موجب حرکت شناور داخل محفظه دستگاه می گردد که حرکت شناور از طریق اهرم های ارتباطی و هم چنین چرخش محورها از طریق بازوی نگهدارنده به کلیدهای جیوه ای منتقل گردیده و این امر موجب حرکت جیوه داخل کلید از یک سمت به سمت دیگر می گردد که در نهایت باعث برقراری جریان  بین الکترودهای آن می شود. بدین طریق ارسال فرمان های ON-OFF به مدارهای الکتریکی امکان پذیر می گردد.قیمت ، مشخصات و خرید لول سوئیچ های شناوری و مشاهده 126 مدل دیگر
